Řešení ručního pracoviště pro nanášení práškových barev
- Podrobnosti
- Zveřejněno 4. 7. 2022 19:02
Projektový a vývojový tým společnosti WAtech a.s. navrhl a dodal pracoviště ručního nanášení práškových plastů pro velkého zpracovatele ocelových a hliníkových prvků.

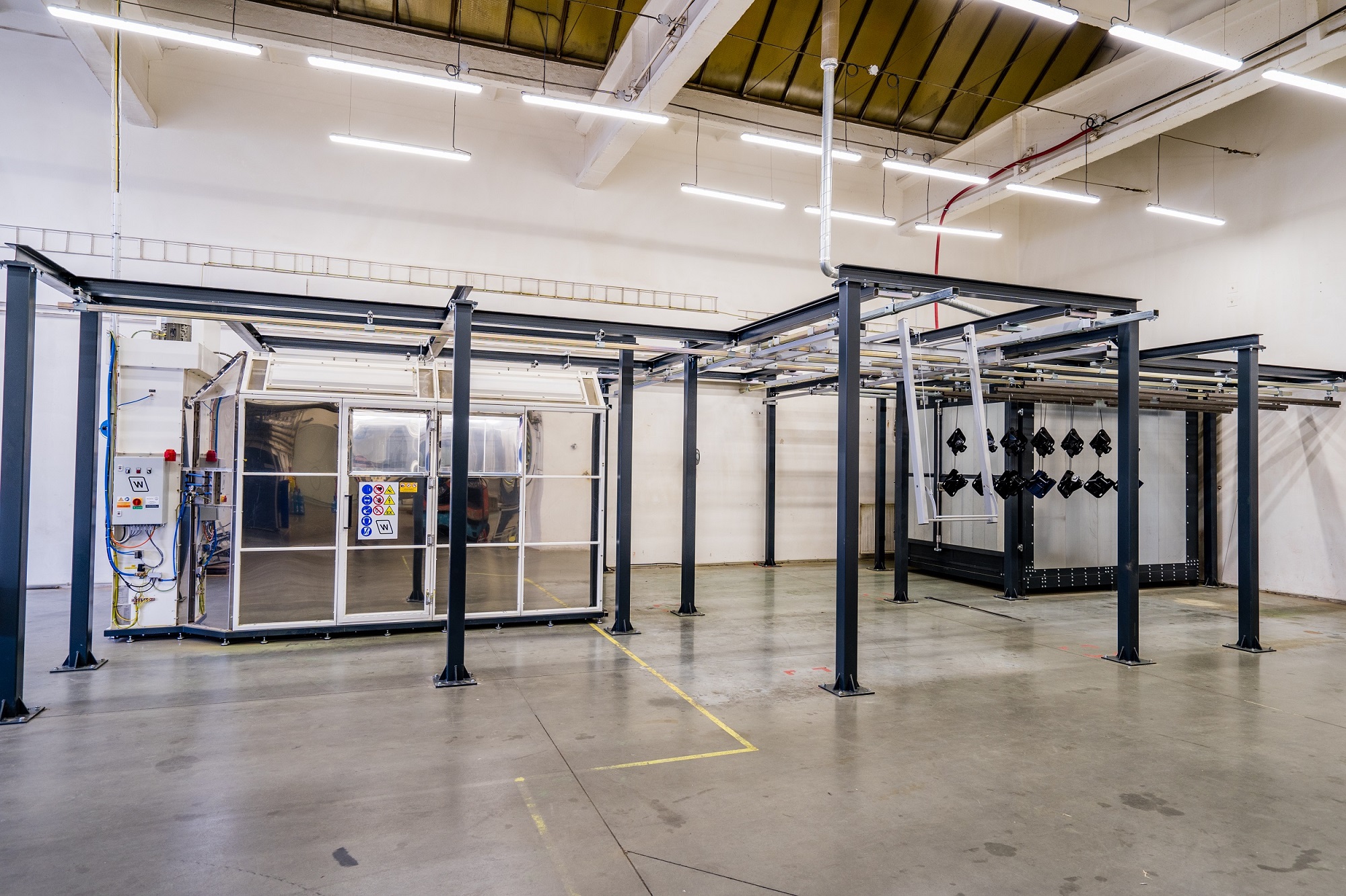

Součástí projektu bylo pracoviště pro manipulaci s lakovanými díly, třídrážková vytvrzovací pec s ohřevem do 220°C, nerezový lakovací box včetně ruční aplikační techniky a podvěsný dopravník s křížovým způsobem dopravy.
Ruční pracoviště umožňuje průchodnost dílů o rozměrech 1100 x 1400 x 2500 mm (Š x V x D). Unikátnost celého řešení spočívá v lakovací kabině. Ta byla navržena a dodána na míru dle zadaných parametrů zákazníka. Kabina svou konstrukcí umožňuje operátorovi maximální volnost pohybu při nanášení prášku a lakování z různých pozic kolem výrobku. Tato vlastnost kabiny je klíčová pro dodržení náročných požadavků na výsledný povrch konstrukčně komplikovaných dílů.
Pracoviště nanášení a vytvrzování je propojeno ručním podvěsným dopravníkem. Dráha dopravníku je osazena na robustní ocelové konstrukci, díky které celý systém disponuje vysokou tuhostí a přesností při manipulaci. Na dopravníku je možné pohodlně přesouvat díl o maximální hmotnosti až 100 kg. Srdcem dopravníkové dráhy je mostová přesuvna s příčným uložením vodicích profilů.
Zákazník aktuálně využívá kombinaci ruční a automatické aplikace pro nanášení práškových plastů. Ruční lakovna je díky své flexibilitě klíčovým elementem v celém výrobním procesu společnosti.
Video č.1- Komplexní realizace
